مفهوم مدل سازی بیم (BIM)

بیم BIM مخفف Building Information Modeling به معنای مدل سازی اطلاعات ساختمان، فرآیندی جامع برای ایجاد و مدیریت اطلاعات برای یک ساختمان است، و هدف آن جمع‌آوری حداکثر اطلاعات در مورد ویژگی‌های فیزیکی مرتبط همه اجزای ساختمان است تا نه تنها ساختار ساختمان بلکه عملکرد آن را شبیه‌سازی کند. مدل سازی بیم BIM مفهومی است که نقش موثری را در توسعه ساختمان ایفا می کند و به طراحان اجازه می دهد تا فراتر از نمایش فضای فیزیکی یک ساختمان، به ویژگی‌های ذاتی بنا بپردازند.

مدل سازی بیم نه تنها شامل آبجکت های سه‌بعدی برای مدل‌سازی و شبیه‌سازی می‌شود، بلکه اطلاعات دیجیتالی و کاربردی در مورد محصولات و همه اطلاعات اساسی شامل مشخصات فنی و ظاهری، اطلاعات مهم و اسناد، فرایند مدیریت ساخت، نقشه ها و کیفیت ساخت را در بر می‌گیرد، و مبنای قابل اعتمادی برای تصمیم گیری در طول چرخه عمر پروژه از مرحله ابتدایی تا مرحله تخریب می باشد. این مدل توسط همه طرفین دخیل در ساخت ساختمان از معماران تا مشاوران مهندسی، پیمانکاران و پیمانکاران فرعی به اشتراک گذاشته می شود.

پیاده سازی مدل BIM نیاز به تلاش زیادی دارد که به طور اساسی روند طراحی ساختمان را تغییر می دهد. برای ایجاد یک مدل عملکردی که تمام ویژگی‌های یک ساختمان را توصیف ‌کند و طراحان همه مشاغل را در بر ‌گیرد، لازم است قالب‌های داده و روش‌های محاسباتی ایجاد شوند.

مزایای فرایند بیم BIM

فرایند بیم BIM امکان انجام کارهایی بیش از طراحی ساده یک ساختمان را فراهم می کند و برای سالها استفاده از آن را برنامه ریزی می کند. این به این دلیل است که طراحی، زمان‌بندی، ساخت و ارزیابی یک ساختمان در مدل BIM مدت‌ها قبل از انجام هر گونه ساخت و ساز انجام می‌شود. در زیر به مهمترین مزایای مدل سازی بیم خواهیم پرداخت:

استفاده از فرایند بیم BIM امکان تجسم پروژه‌ها قبل از ساخت، برنامه ریزی، تجزیه و تحلیل ریسک مدیریت، ارزیابی هزینه، بهبود همکاری و ارتباطات طرفین، و افزایش بهره وری را فراهم می نماید.
BIM می‌تواند هماهنگی بین صنایع در یک پروژه را فراهم کند، این باعث می شود تا ببینید چگونه سایر اعضای تیمی که روی پروژه کار می‌کنند در حال تغییر و تطبیق وظایف خود هستند، و منجر به نهایی کردن تصمیمات در مراحل اولیه طراحی می گردد.
مزیت مهم BIM ، در دسترس بودن دائمی تمام اطلاعات مرتبط در مورد وضعیت پروژه ساختمان است. به عنوان مثال، صورتحساب مواد را می توان در هر زمان خروجی و به طور خودکار در هنگام تعویض یا تغییر اجزا به روز رسانی کرد. به همین ترتیب، وضعیت فعلی هزینه های واقعی و برنامه ریزی شده و همچنین برنامه به روز شده را می توان در هر زمان فراخوانی کرد.
در مدل BIM ، پیشنهادات طراحی میتوانند با دقت زیاد تحلیل شوند، شبیه سازی ها با سرعت بیشتر انجام شوند و عملکرد ها با اطمینان زیاد ارزیابی شوند. این مواد همگی موجب ارتقا توانایی ها و راه حل های نوآورانه می شوند.
در فرآیند بیم، امکان همکاری آسان برای همه افراد و رشته های درگیر در پروژه، برنامه‌ریزی و زمان ساخت کوتاه‌تر، مدیریت هزینه‌ها و جلوگیری از اشتباهات و دوباره کاری، فراهم می گردد.
در مدل سازی بیم، اطلاعات را می توان به طور مداوم از طراحی اولیه تا مرحله ساخت و ساز اضافه کرد تا تعمیر و نگهداری مداوم و عملیات آسان شود.
مدل سازی اطلاعات ساختمان می‌تواند در کاهش ریسک و هزینه‌ها، برنامه‌ریزی و بهبود زمانبندی و سایر فاکتورهایی که برای یک پروژه با اهمیت هستند، موثر باشد.

اهمیت مدل سازی بیم BIM در روشنایی و نورپردازی

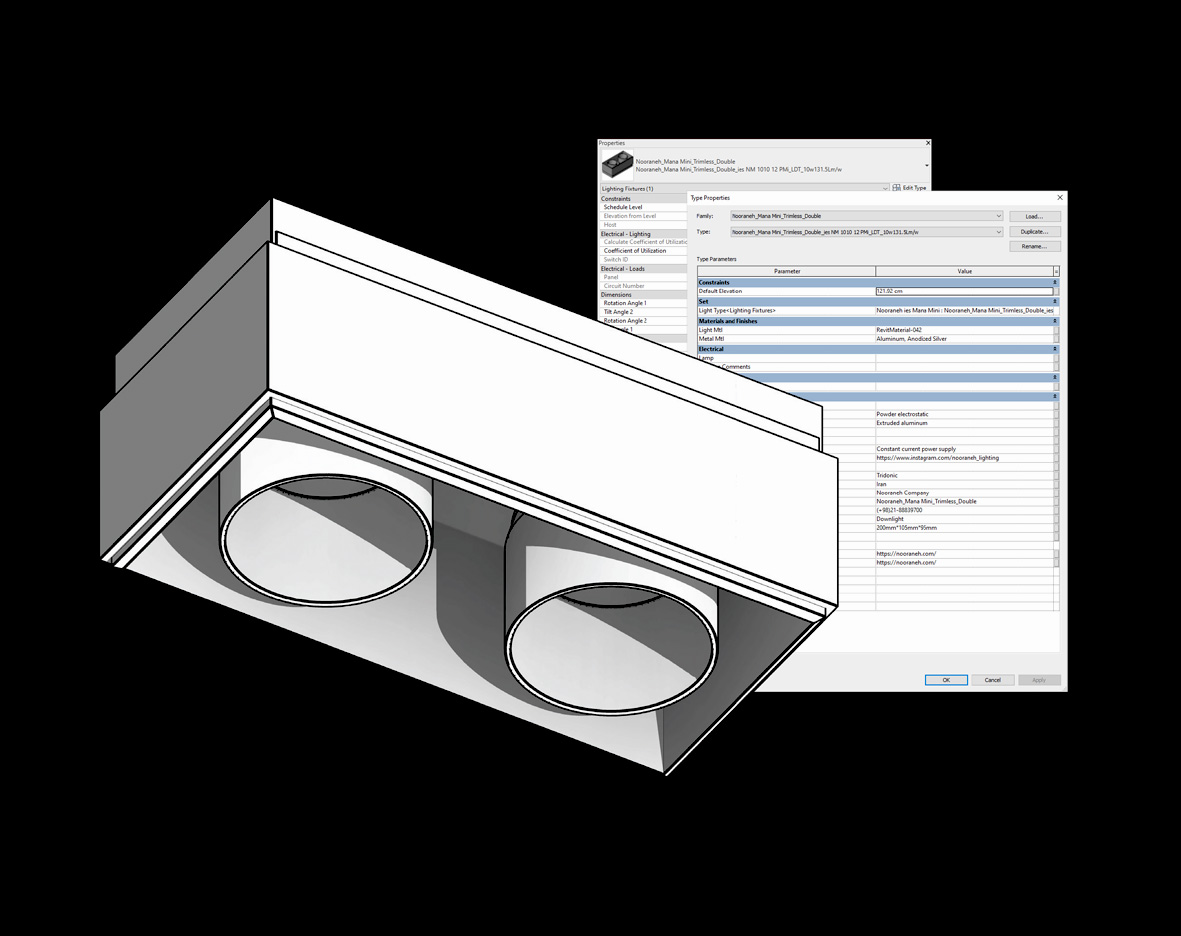

این امر رایج است که هنگام طراحی یک ساختمان، روشنایی و نورپردازی نیز باید در نظر گرفته شود. مدل بیم چراغ به طراحان این امکان را می دهد که در مرحله اولیه طراحی ساختمان، مکان و تعداد منابع نور و محاسبات روشنایی را به دقت در نظر بگیرند و همانطور که داده‌های فنی چراغ‌ها در طراحی نورپردازی بسیار حائز اهمیت است، اطلاعات بیشتری مانند داده های فتومتریک و مقادیر روشنایی شامل شار نوری، دمای رنگ، شدت روشنایی، نوع تابش نور و... و حتی رنگ و ابعاد و نوع چراغ را به مدل اضافه کنند و تحلیل انرژی را برای شبیه سازی از طریق نرم افزار انجام دهند.

همچنین استفاده از بیم در روشنایی، به معمار این امکان را می دهد که در کمترین زمان به بهینه ترین راندمان روشنایی بدون حضور طراح روشنایی دست یابد، در نتیجه زمان کمتری برای رسیدن به مطلوب ترین طراحی روشنایی به دست می آید.

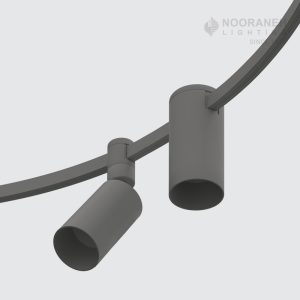

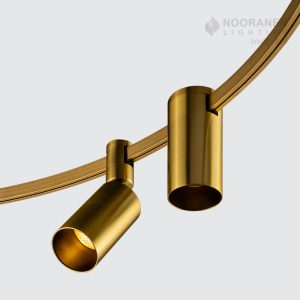

شرکت نورانه در مجموعه آبجکت سه بعدی چراغ های روشنایی خود، بیم چراغ را به صورت ویژه طراحی کرده است که شامل کلیه اطلاعات روشنایی و داده های فتومتریک چراغ ها می باشد. برای دانلود رایگان آبجکت های سه بعدی و بیم چراغ های روشنایی وارد صفحه زیر گردید:

دانلود بیم چراغ ها

بیم آبجکت BIM OBJECT

بیم آبجکت BIM OBJECT یک توصیف دیجیتالی از یک محصول با داده ها و مشخصات محصول فیزیکی است و در عین حال، روابط بین عناصر و اجزای مختلف طراحی را توصیف می کند. بیم آبجکت ها بر خلاف فایل های سه بعدی معمولی، علاوه بر ظاهر و ابعاد و اندازه هر محصول، شامل داده های فنی، اطلاعات معماری، نصب، ساخت و اطلاعات مربوط به تولید کننده نیز می گردد. یک مدل BIM از تعدادی بیم آبجکت تشکیل شده است.

بیم آبجکت ها فقط برای مرحله طراحی نیستند. بعداً هنگامی که یک پروژه به پایان می رسد، برای مثال هنگام نگهداری از یک چراغ روشنایی همچنان از بیم آبجکت بهره می برید، زیرا تمام اطلاعات مورد نیاز در بیم آبجکت وجود دارد.
