پروتکل های کنترل روشنایی – بخش 4
پروتکل های کنترل روشنایی – بخش چهارم
سیستم‌های اتوماسیون ساختمان (BUILDING AUTOMATION SYSTEMS)
سیستم‌های اتوماسیون ساختمان (BAS) ، که با نام دیگر سیستم های مدیریت ساختمان (BMS) نیز شناخته می شود.—ارتباط بین سیستم‌های تهویه مکانیکی هوا، سیستم‌های قدرت الکتریکی و سیستم‌های اعلام حریق را فراهم می‌کند. نکته مهم این است که یک BAS مدرن به طور طبیعی پروتکل هایی که چراغ ها استفاده می کنند را صحبت نمی کند.

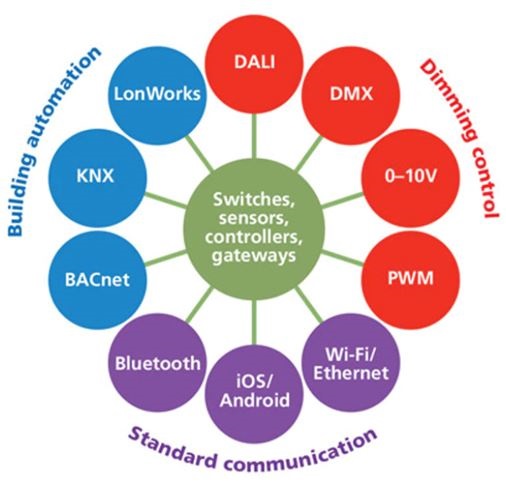

کنترل‌های روشنایی اخیرا به سیستم BAS اضافه شده‌اند، بنابراین سیستم‌های روشنایی غالبا نیاز به ارتباط با سیستم BAS دارند و برای اجرای آن از از پروتکلی استفاده می کنند که برای کنترل روشنایی رایج نیست مانند BACnet، LonWorks یا KNX، در ضمن برای برقراری این ارتباط نیاز به رابط داریم. اگر چه پروتکل های دیگری مانند PoE، Bluetooth®، و Zigbee نیز در سیستم BAS مورد استفاده قرار گرفته و محبوبیت رو به رشدی دارند.
ارائه یک طرح جامع و کارآمد BAS مستلزم همکاری و هماهنگی بین تمام قسمت هایی است که قرار است بر روی سیستم BAS راه اندازی شوند تا مطمئن شویم پروتکل های آن ها سازگار بوده یا در صورت سازگار نبودن پروتکل آن ها، رابط هایی فراهم شده باشند.
اپلیکیشن های متداول:
هر پروتکل دارای ویژگی های متنوعی است که باعث می شوند استفاده از آن پروتکل برای پروژه های خاص، مناسب تر به نظر برسد. سه نمونه مثال به در جدول ذیل گردآوری شده است:
| مکان مورد استفاده | ویژگی‌ها | پروتکل‌های مناسب |
|---|---|---|
| دفتر کار خصوصی | *اغلب از کنترل‌های ساده و آسانی که دارای رابط کاربری و سنسور حضور بوده استفاده می‌کنند* | 0-10V، Bluetooth®، WiFi |
| دفتر کار عمومی | *می‌تواند پیچیده‌تر باشد، از آن‌جایی که سیستم نیاز به کنترل یک ناحیه وسیع‌تر و ادوات متعددتر با دانه‌بندی ریزتری را دارد. (دانه‌بندی: به تقسیم یک سیستم به ریزترین و جزئی‌ترین اجزای آن می‌گویند* | DALI، PoE، Bluetooth®، Zigbee، WiFi |
| اتاق‌های کنفرانس | *اغلب نیاز به عناصر یکپارچه متعددی مانند «سیستم سمعی-بصری»، «سیستم روشنایی» و «سیستم گرمایشی، تهویه و تهویه مطبوع هوا» دارند، اما آنها همچنین به رابط‌های کاربری آسان برای استفاده نیاز دارند* | *سیستم‌های BAS محبوبیت رو به رشدی برای این فضاها دارد، زیرا سیستم‌ها از قبل برای BAS آماده شده‌اند. همچنین پروتکل‌های دیجیتال سیمی انواع رابط‌های سیستمی را برای یکپارچه‌سازی با سایر مجموعه‌ها فراهم می‌کنند. پروتکل‌های بی‌سیم نیز گزینه خوبی هستند، به‌شرط آنکه همه رابط‌های لازم را برای یکپارچه‌سازی کامل داشته باشند* |
ملاحظات برای طراحان و افرادی که ادوات مورد استفاده در سیستم را انتخاب می کنند:
- "پروتکل سیستم" و "پروتکل پیش از درایور" را شناسایی کنید. لازم نیست این دو پروتکل یکسان باشند، اما اگر یکسان نباشند حتما به یک رابط نیاز دارند.
- برخی از مالکان و کارکنان آنها دغدغه هایی در مورد پروتکل های بی سیم دارند، بنابراین مهم است که در همان ابتدای کار، قبل از طراحی درباره آن بحث کنید تا مطمئن شوید که پروتکل نهایی همان چیزی است که آن ها می خواهند.
- اگر از یک پروتکل باز استفاده می کنید، از یک "یکپارچه ساز" استفاده کنید تا به عنوان واسطه ای بین ادوات سازندگان مختلف عمل کند.
- یک پروتکل اختصاصی ممکن است در مورد دستگاه‌ها و چراغ‌هایی که ممکن است استفاده کنید محدودیت داشته باشد، اما شرکت سازنده برای دستگاه‌ها و چراغ‌های خود، یکپارچگی را فراهم می‌کند.
نکات مهم برای نصب کنندگان:
- برای یک پروتکل باز، انتخاب یک یکپارچه ساز برنامه نویسی شده و شایسته می تواند نصب، برنامه ریزی و راه اندازی را سرعت ببخشد.
- برای یک پروتکل اختصاصی، از شرکت سازنده تأییدیه بگیرید که سیستم طبق عوامل مشخص شده عمل کند. این باید مسئولیت شخصی باشد که ادوات مورد استفاده در سیستم را انتخاب می کند، اما هماهنگی شخص نصب کننده با شرکت سازنده می تواند به جلوگیری از مشکلات پیش رو کمک کند.
- بررسی کنید که آیا دستگاه‌ها و درایورها در کارخانه برنامه‌ریزی شده‌اند یا در محل اجرای پروژه نیاز به برنامه‌ریزی دارند. دانستن زودتر از مقرر این اطلاعات می تواند به جلوگیری از بازدیدهای پرهزینه محل اجرای پروژه در آینده کمک کند.
- هر پروتکل از هادی ها، سرسیم ها (وایرشو ها) و توپولوژی های منحصر به فردی استفاده می کند. دستورالعمل های نصب را بررسی کنید تا مطمئن شوید که تمام تجهیزات مورد نیاز برای نصب کامل سیستم را دارید.
- هر اتصال، مکانی بالقوه برای مورد استفاده قرار گرفتن توسط یک پروتکل جدید است. قبل از اتصال هر دستگاه به سیستم، پروتکل آن دستگاه را بررسی کنید.
جمع بندی
- یک پروتکل چگونگی نحوه ارتباط دستگاه ها و لامپ ها را تعریف می کند.
- پروتکل ها به صورت سیمی و بدون سیم وجود دارند که هر کدام کاربردهای منحصر به فرد خود را دارند.
- برخی از پروتکل ها باز هستند و می توانند مورد استفاده بسیاری از سازندگان مختلف قرار گیرند، اما برخی دیگر اختصاصی هستند به این معنا که محصولاتی را که می توانید استفاده کنید محدود می کنند. هر دو مزایا و معایبی دارند که باید در نظر گرفته شوند.
- پروتکل‌هایی وجود دارند که منحصرا برای دستگاه‌های موجود در سیستم استفاده می‌شوند و تا زمانی که یک رابط وجود داشته باشد، نیازی نیست که این پروتکل های انحصاری مشابه پروتکل روشنایی باشند.
- هنگام تعیین یک سیستم کنترل روشنایی، به ویژه سیستمی که با یک پروتکل باز کار می کند، استفاده از یک یکپارچه ساز باید در نظر گرفته شود.
